Das elektronische Laufwagensystem

E-LINER

Beim E-LINER handelt es sich um einen Laufwagen, welcher über eine elektrische Ausspulunterstützung verfügt.

technische Daten
E-Liner entdecken
E-LINER Broschüre
Ausspulkraft 2 - 5 kN
Tragseil Ø 18 - 22 mm
Abspulgeschwindigkeit 2,2 m/s
Nutzlast 40 kN

Das elektronische Laufwagensystem

Beim E-LINER handelt es sich um einen Laufwagen, welcher über eine elektrische Ausspulunterstützung verfügt. Die Ausspulkraft wird bedarfsorientiert angepasst, sodass keine Energie verschwendet wird.

Der E-LINER vereint langjährige Erfahrung im Bau von Seilkrananlagen mit modernster Regelungstechnik im Elektronikbereich. Im Unterschied zu anderen Herstellern arbeitet der E-LINER mit temperaturunempfindlichen Starkstromkondensatoren, welche beim Zuziehen von Last geladen werden. Die eigens entwickelten Seilklemmen arbeiten effizient, energiesparend und schonen durch die Verwendung von Aluminium-Klemmbacken Trag- und Zugseil. Der Ausspringschutz ist schlank gehalten und ermöglicht trotz Arretierung eine sanfte und sichere Sattelüberfahrt.

  • Bergauf- und Bergab-Betrieb
  • Kein Batteriewechsel
  • Kein Motorengeräusch
  • Geringer Wartungsaufwand
  • Minimale operative Kosten
  • Geringe elektrische Spannung, keine Verletzungsgefahr
  • Aufladen während des Einziehens

Funksystem

  • Handfunksender mit Display
  • Extrem leicht mit großer Batteriekapazität
  • Sämtliche Einstellungen über Handfunksender möglich
  • Fehlerdiagnose, Anzeige der Betriebsdaten von Dieselmotor und Hydraulikanlage über Display
  • Anzeige von Funkfrequenz und Signalstärke
  • Universell für alle Konrad- Maschinen mit KFS 16

Downloads

DEUTSCH_E-LINER.pdf (880,4 KiB)

E-LINER

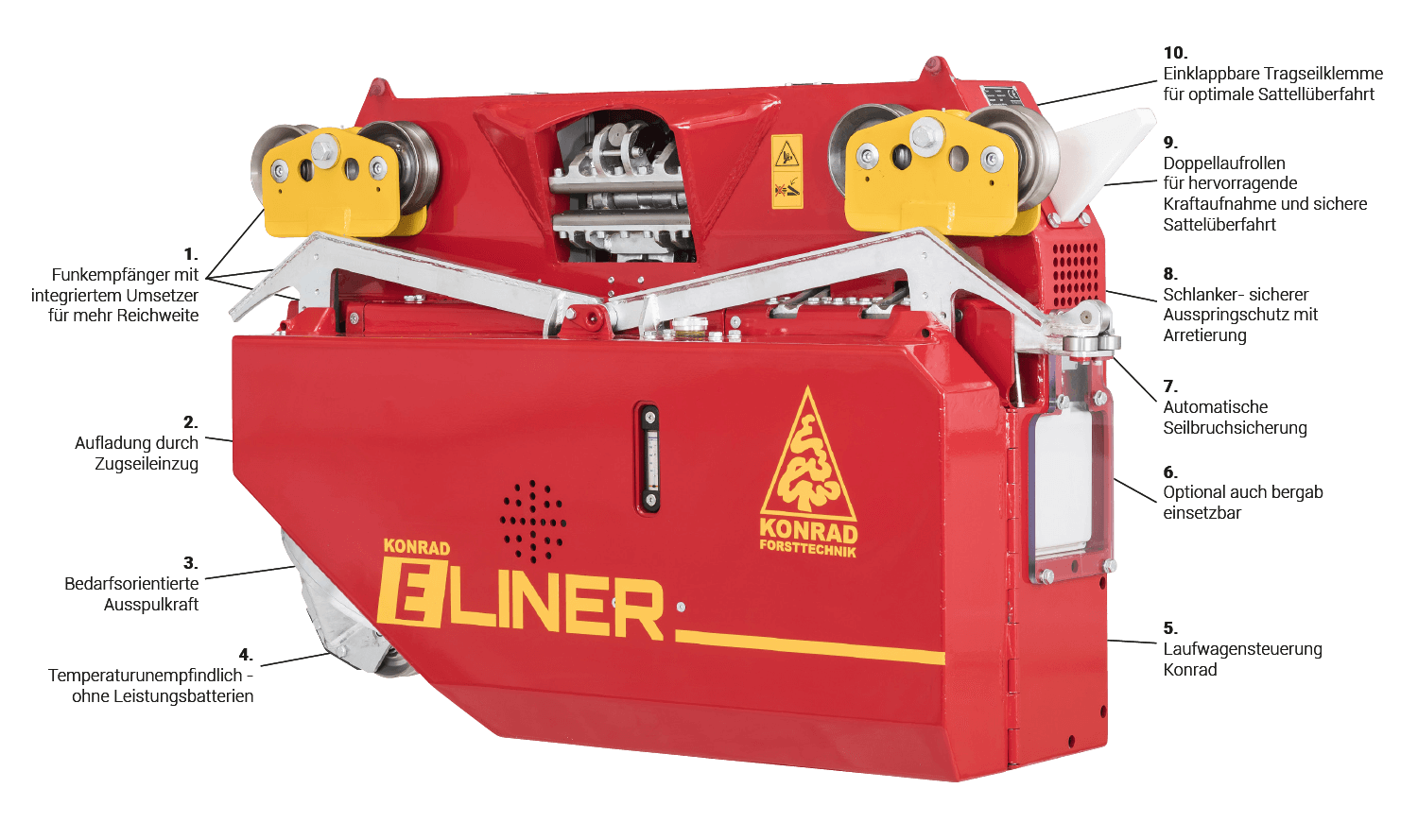

Highlights

E-LINER

technische Daten

Allgemeine Angaben

  EL40-2
Gewicht 790 kg ¹)
Nutzlast 40 kN
Max. Ausspulkraft 2 - 5 kN
Max. Ausspulgeschwindigkeit 2,2 m/s
Tragseildurchmesser Ø18 - 22 mm
Zugseildurchmesser Ø11 - 12 mm
Funksystem KFS-16, KFS-20

Elektrische Anlage

Kondensator-Ebene 60 V DC (max. 64 V DC)
Batterie-Ebene 24 V DC
Batterie 20 Ah (LiFePO4)

Hydrauliksystem

Hydraulikölpumpe Axialkolbenpumpe, offener Ölkreislauf
Max. Betriebsdruck 320 bar
Füllmenge Hydrauliksystem 14 l

1) Gewicht inkl. Betriebsmittel

Sonderausstattung: Neben der Serienausstattung steht eine breite Palette an Sonderausstattungen zur Verfügung. Weitere Informationen zu Serien- und Sonderausstattungen erhalten Sie bei Ihrem KONRAD-Vertriebspartner.

Technische Änderungen und Verbesserungen sind dem Hersteller vorbehalten.
